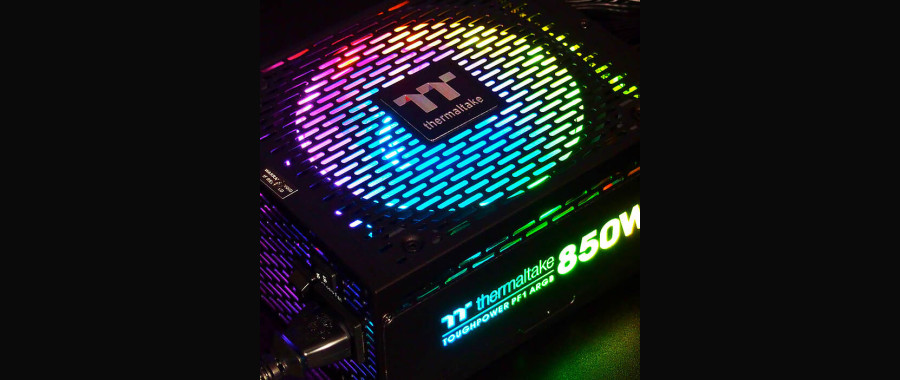

Правила підбору та поради по ігровому БП
Навіщо взагалі блоки живлення для комп'ютерів і ноутбуків? Ну, по-перше, ми використовуємо змінний струм на 220-230 вольт (або 100-127, якщо у вас японська чи американська модель техніки для локального ринку, або якщо Ви - резидент цих країн). А всі внутрішні електронні компоненти працюють від струму постійного. Тому зовні блок живлення - залізна коробочка з тумблером мережі, в кутку ящика прорізано круглий отвір, з якого йде товстий «джгут» з маси багатожильних проводів. Кожен окремий провід потім і йде до компонентів комп'ютера.
Зауважимо, що вольтаж і тип розетки в сучасних блоках живлення практично не має значення. Його власний силовий кабель - відстібається, на три контакти (з урахуванням «землі»), в побуті електриків і навіть в деяких професійних каталогах часом званий «Міккі Маус» - тому що три круглих отвори нагадують символ діснеївського мишеняти. Так що навіть якщо приїде блок з екзотичним вилкою - завжди можна купити в магазині потрібний кабель, коштує він буквально пару-трійку доларів. Але зазвичай на експорт в Європу йдуть універсальні вилки по німецькому стандарту «Шуко», також звані «для євророзеток». Вольтаж ж теж не має значення - більшість нових БП забезпечені універсальними трансформаторами і експортуються по всьому світу однаково.
Для «нутрощів» системного блоку ж потрібна напруга номіналами в 3, 5, 12 В. Тому всередині БП стоять трансформатори, що забезпечують подачу виключно потрібного номіналу на конкретний компонент. Сучасна електроніка вкрай чутлива до перепадів енергії, саме тому дуже небезпечно проводити розгін відеокарти, частоти процесора або ОЗУ своїми силами. Досить перепаду в буквально половину вольта, щоб дороге устаткування вийшло з ладу.
Раніше з підключенням все було просто. Велика «колодка» з декількома десятками штирьків включалася в відповідне габаритне гніздо в материнській платі, а комп'ютерна периферія в основному живилась від неї. Сьогодні ж видів роз'ємів кілька:
• «молекс» (за назвою фірми Molex, яка розробила стандарт). Чотири круглих контакти в пластиковій колодці в основному білого кольору;
• 4-pin, 6-pin, 8-pin. Потрібні для енергоємних компонентів. Як правило, чорного кольору. Можуть включатися в материнську плату, відеокарту (зазвичай на «далекому» від виходу відеокабеля торці) і т. Д .;
• SATA. Універсальні маленькі плоскі роз'єми живлення, в перерізі Г-образні. Існують перехідники Molex-SATA - наприклад, якщо потрібно підключити купу НЖМД, а відповідних проводів на блоці живлення не вистачає.
Роз'єми на 4-pin, 6-pin, 8-pin - модульні. Тобто вони збираються з відповідних відділень на дві або чотири «голки». Тому можна не турбуватися про те, як підключати нову відеокарту до більш старого БЖ. Головне - щоб ваш блок «витягував» придбану обновку за своєю потужністю, а потрібний кабель у БП практично напевно є. Виняток - якщо блок сам по собі дуже старий, але в такому випадку він в принципі не потягне підключення до нових материнських плат.
На ціну цього пристрою також впливає застосування технології корекції потужності. Позначається вона, логічно, як PFС (Power Factor Correction) і буває двох типів: активної (APFC) і пасивної (PPFС) відповідно. Левова частка всіх доступних БЖ на ринку застосовує перший тип корекції, вона дешевше і одночасно залишається цілком надійним виходом для безперебійної роботи системника взагалі.
Розрахунок необхідної потужності
Купити ігровий комп'ютер - досить дороге вкладення. Відповідно, і блок живлення потрібно вибирати збалансовано: досить потужний для того, щоб вистачило на енергоспоживання всіх компонентів з лишком, але при цьому щоб не переплачувати за те, що ніколи не буде використовуватися. Також потрібно враховувати важливість безшумності системи. Втім, на найпотужніші відеокарти вже ставлять по три вентилятора, тому цей момент важливий, але не критичний.
Для рядового користувача досить пам'ятати нехитру формулу: перевищення потужності блоку за запасом Ватт має бути хоча б в півтора-два рази. Чому так? Тому що виробник БП завжди пише усереднену пікове навантаження, яке може витримати цей блок. Причому у випадку з надто дешевими азіатськими марками практично нічого з інформації на коробці з блоком живлення правдою не є.
На практиці це означає наступне. Щороку збільшується не тільки обчислювальна потужність елементів, але і їх загальне енергоспоживання. Потужний процесор спокійно тягне 100-125 Ватт, велика відеокарта - і того більше. Наприклад, представлена поки ще в концептах GeForce RTX3080 вже споживає 350 Ватт. Тому для того, щоб БП працював в ігровому комп'ютері безперебійно багато років, знадобляться вже потужності, що досягають і кіловата.
У блоків живлення є спеціальне маркування, що позначає ефективність. Електротехнічний ККД повинен бути хоча б 80%, тому програма називається 80 PLUS. Наприклад, блок, сертифікований по 80 PLUS Titanium, доходить по ККД до 94%. Звичайно, такі блоки і коштують досить дорого. Однак на практиці тут варто вибирати середню цінову категорію. Найбільш високу сертифікацію зазвичай є БП для серверів і потужних дата-центрів, оскільки там потрібно цілодобова робота всіх вузлів, часто і в піковій потужності.
Якого бренду краще купити блок живлення
Якоїсь монополії у виробництві цієї деталі не існує. Найбільш проста класифікація для блоків живлення буде виглядати так:
• безіменних дешевих виробників;
• брендовані китайські марки;
• фірмові дорогі виробники «для геймерів».
Перераховувати БЖ першого типу немає сенсу, цих марок сотні і про них досвідчені комп'ютерники, як правило, нічого не чули. Характерна особливість - досить погана збірка, тонкий листовий метал в якості зовнішнього корпусу, мала кількість роз'ємів. В цілому у них зазвичай маркування абсолютно не відображає реального стану. На дешевому блоці живлення можуть написати «750 Ватт», хоча в реальності він може тримати на піку чи 400. Природно, по 80 PLUS їх взагалі не тестували, незважаючи на те, що там написано.
До «фірмового Китаю» відносяться найбільш збалансовані за ціною-якістю вироби. До цього рангу відноситься, наприклад, фірма Gamemax. Ці блоки досить шумні, але при цьому довели свою працездатність. А ще перевага покупки Gamemax в тому, що ця марка досить добре відома ремонтникам і тому в ході експлуатації можливе лагодження обійдеться дешевше.
До дорогих «геймерських» рішень відноситься, наприклад, топова лінійка від CORSAIR. Ця фірма славиться в першу чергу своїми корпусами і СВО, які і тихі, і мають досить вражаючий ККД. А обдув нутрощів блоку живлення - це досить делікатне питання. Оскільки вся система закрита (з міркувань електротехнічної безпеки), то і охолоджується вона шляхом традиційного обдування кулером.
Замінити кулер в БЖ можливо тільки на повністю аналогічний - з огляду на повністю зібраний блок і обмежень для розміру як лопатей, так і підшипника. Індустріальний стандарт - вентилятори з лопатями в 120 мм. Більш «просунуті» версії мають кулер 130-140 мм. Але дивитися треба не на габарити системи охолодження, а на заявлені параметри тепловідведення.
Є й блоки живлення, в яких немає кулера взагалі. Очевидний плюс це тиша. Немає лопастей і механіки, що крутиться - значить, нема чому шуміти. А це важливо, адже БЖ кріпиться жорстко в металевий корпус, який і сам по собі дуже добре вібрує. Очевидний недолік тут той же, що і у будь-якої системи охолодження без кулерів - дуже дорого для працюючих рішень. А водяне охолодження поруч з такою кількістю трансформаторів не ставлять зі зрозумілих причин. У той же час, купити ігровий комп'ютер зі стандартною системою вентиляції можна набагато дешевше.
Особливості монтажу системи та запобіжні заходи
Включити «неправильно» блок живлення дуже складно. У стандартному корпусі він підвішується в нішу у верхній або нижній задній частині корпусу, при установці блок необхідно прикручувати гвинтами. Знаючи форм-фактор корпусу, дуже просто зробити вибір:
• ATX - власне саме так люди і уявляють собі «комп'ютер». Це середньоформатний корпус, як правило формату «тауер», тобто у вигляді вертикальної коробки. Зокрема, туди можна поставити блоки живлення типу EPS, в яких окрема лінія подається на CPU, що важливо при складанні дійсно потужного ігрового комп'ютера.
• SFX - дуже компактні блоки, розраховані в першу чергу на офісні корпуси-неттопи. Геймерам вибирати таке немає сенсу: в обмежений простір просто не влізе ніяка ігрова периферія.
• SFX-L - те ж саме, тільки для подовженої версії. Теоретично, туди часом навіть можна запхати потужну ігрову карту, однак просто не вийде добитися досить якісного охолодження всієї системи.
• TFX - також компактний формат для БЖ, але в наш час він стає вже швидше антикваріатом, ніж дійсно робочим варіантом.
• Flex ATX - фактично модульний варіант збірки для серверів, тому в теорії ці БЖ можуть стати в нагоді і геймеру. Але зустріти їх в звичайних магазинах ігрових комп'ютерів досить важко, все-таки подібне обладнання вважається більш спеціалізованим.
• Зовнішній БП - рідкісний випадок для компактних комп'ютерів, що заощаджують енергію. Геймерам не підійде, оскільки живлення тут практично як у ноутбука - через один роз'єм і тонкий кабель.
З метою електротехнічної безпеки всі вищеназвані роз'єми зроблені асиметричними. Наприклад, контакти для SATA мають загин зліва, у «Молекс» на одному боці скошені куточки. Зроблено це з огляду на необхідність підключати кожну лінію правильно. Послідовність складання вкрай проста: буквально з'єднуємо подібне з подібним.
Серед блоків живлення по монтажу можна також виділити «звичайні» і геймерські. У геймерських БЖ зазвичай є кілька характерних рис. По-перше, внутрішні силові кабелі там набагато частіше робляться модульними, а в офісних варіантах блоків живлення на виході зазвичай жорстко закріплений пучок силових ліній. По-друге (і це набагато важливіше для збирача), в ігрових БЖ зазвичай надають додаткові лінії 4, 6, 8 pin. Справа в тому, що ігрова периферія зараз може включатися по кілька блоків паралельно, даючи обчислювальну перевагу. SLI у Нвідіа і Crossfire у АМД дають можливість підключати одночасно до трьох потужних відеокарт. Природно, для настільки продуктивної системи неодмінно знадобиться ігрова материнська плата з чіпсетом для потужного процесора. І живлення на цю збірку потрібно подавати через БЖ відповідного рівня.
Перевага модульної компоновки кабелів ще й в тому, що можна просто прибрати з нутрощів системного блоку зайве. У дешевих моделях БЖ вічна проблема - як розіпхати висячі дроти і перетинаючі практично всю материнську плату Молекс. Питання не пусте, в окремих корпусах АТХ потрібно підключати купу різноманітних проводів безпосередньо до лицьової сторони корпусу, що буває дуже незручно. Також, купити ігровий комп'ютер необхідно з достатньою кількістю портів під периферію. І кожному з них теж потрібно виділене живлення.
Висновки
Блок живлення підбирається виключно щодо відповідності з усіма іншими компонентами ігрового комп'ютера. Виробники в останні роки постачають дорогі відеокарти, материнські плати і центральні процесори маркуванням, яка мінімальна потужність рекомендується для роботи тієї чи іншої системи. Але, зрозуміло, краще брати з хорошим запасом. Витрачатися на дорогі ігрові комплектуючі не має сенсу, якщо систему не захищає БЖ досить якісного виробництва. Тому, якщо хочете купити ігровий комп'ютер, краще брати ту модель, яку максимально дозволяє загальний бюджет на системний блок.
