Основні типи комп'ютерного охолодження

Процесор розподіляє тепло, що виділяється від своєї кремнієвої частини через задню кришку. Задня вона для самого CPU, при установці центрального процесора металева його частина з маркуванням моделі - єдина частина, яку видно збірщику. Відповідно, єдиний можливий варіант для відводу тепла - контактний.
Виходячи з основних варіантів теплоносіїв, можна умовно виділити три основні типи охолодження:

    • повітряне;

    • рідинне

    • нестандартні «екстремальні» варіанти.

До першого варіанту відносяться традиційні «кулери», нагнітають повітря кімнатної температури всередину системника. Поставляються разом з процесорами, але на ринку є і гігантська кількість спеціалізованих моделей, підібрати їх нескладно для будь-якого роз'єму.

Другий тип - так звана «водянка». Основним теплоносієм виступає або вода, або специфічні розчини, але теж на водній основі. Такі системи вже вважаються розрахованими «на ентузіастів», тому їх ціна і складність монтажу теж значно вища.

Третій варіант - найбільш рідкісний і використовується в першу чергу для рекордних розгонів частоти процесора. В якості охолоджувача може використовуватися рідкий азот, який коштує дорого, продається за спеціальними дозволами і вимагає як особливої ​​кваліфікації для поводження з екстремально холодними речовинами, так і відповідних умов зберігання, як самого холодоагенту, так і працюючої системи.

Є ще один варіант охолодження - пасивний. Така система складається тільки з радіаторів, без будь-якого примусового відводу тепла. Однак купити ігровийкомп'ютер цілком на пасивному охолодженні сьогодні нереально. Процесори і відеокарти поступово стають холоднішими, але це стосується їх ККД, а не тепла, що виділяється в цілому. На сьогоднішній момент не існує топових ігрових конфігурацій, які обійшлися б без примусового охолодження.

Розглянемо детальніше особливості підбору комп'ютерних охолоджуючих систем.

Установка повітряного охолодження на ПК

Фан, кулер, вентилятор - це все синоніми для лопастевих систем повітряного охолодження, які найпоширеніші і дешеві на ринку. Для початку розглянемо приблизну конструкцію кулера. Основні частини такі:

• пластина тепловідведення;

• радіатор;

• невеликий електромоторчик, забезпечуються
   окремим живленням;

• пластикова крильчатка (сам вентилятор);

• кріплення до материнської плати.

Пластина тепловідведення схожа на велику таблетку і зазвичай кругла. Формально цей компонент не обов'язковий: наприклад, у старих поколінь процесорів Інтел, штатні кулери, які продавалися разом з ЦП, не забезпечувалися цією пластиною. Виконується цей елемент найчастіше з мідних сплавів. Вибір матеріалу не випадковий: мідь гарантовано не розм'якшиться, а теплопровідність у неї набагато вища, ніж у стандартних алюмінієвих сплавів.

Радіатор - розсіювальний елемент, який складає основне «тіло» кулера, він може кріпитися і самостійно на кришку процесора. Форми цієї деталі бувають вкрай різноманітні, від плоского круглого циліндра до «чаші», в центрі якої крутиться вентилятор. Периста конструкція радіатора потрібна саме для того, щоб при порівняно скромних зовнішніх габаритах збільшити корисну площу відведення тепла.

Вентилятор кріпиться на маленькому підшипнику, і в цьому його певна вразливість: оскільки вся конструкція зазвичай пластмасова, то знос її теж великий, оскільки левову частку часу вона дуже інтенсивно обертається. А всі деталі запресовані наглухо, тому ця частина кулера замінюється тільки цілком.

Загальна закономірність для крильчатки одна: чим більше площа лопастей, тим більша кількість охолоджуючого повітря буде доставлено в корпус.

Електроживлення кулера для процесора проводиться стандартно: через окрему лінію, що підключається до материнської плати. У цього вузла є власний стандарт підключення, щоб збирачі не плутали вольтаж.

Кріплення у кулерів теж бувають найрізноманітніші. Але купити ігровий комп'ютер взагалі без них неможливо. У штатному варіанті, передбаченому і виробниками материнських плат і процесорів, використовуються чотири пластикових фіксатора, які просто вставляються в отвори материнської плати, розташовані по периметрі сокета центрального процесора. Далі залишається тільки повернути їх на чверть оберта за стрілкою,яка намальована виробником на капелюшку цього кріплення. Кріплення сяде на місце і притисне теплорозподільну пластинку до кришки процесора.

Однак це не всі нюанси. Підключати кулер «на суху» не можна. Зіткнення металевих поверхонь має бути максимально щільним, лише тоді віддача тепла буде достатньо ефективною. Для забезпечення безперебійної роботи використовується термопаста. Це в'язка, важка, щільна субстанція білого або сірого кольору, яка намазується на місце контакту. Необхідна порція термопасти продається разом з будь-яким кулером.

В процесі обслуговування іноді слід оновлювати цей шар. Термопаста може пересихати від багаторічного перегріву, через що комп'ютер може відключатися. У таких випадках потрібно окремо докуповувати термопасту, яка продається в магазинах радіотехніки разом з припоями, каніфоллю і іншими витратними матеріалами для саморобної збірки електрики і електроніки.

Вибір бренду охолодження для ігрового комп'ютера

Кулери бувають двох великих категорій - «бокси» і самостійно придбані. Box - це те, що йде в магазинній комплектації з процесором. Оптові і дисконтні магазини ще продають ЦП по так званій схемі OEM - тобто сам чіп, навіть без картонної упаковки, який, звичайно, в такому постачанні виявляється помітно дешевшим. Радіатор, який йде з заводу від Інтел або АМД, цілком гідний. Але це в разі, коли мова йде про більш молодші моделі із заниженими частотами.

Справа в тому, що великі виробники зазвичай упаковують один і той же кулер для всіх моделей під один і той же чіпсет. Механічно вони точно такі ж, площа «плями» стикування з процесором ідентична.

Але часом ентузіастам потрібно куди більш ефективне охолодження. Купити ігровий комп'ютер без відповідного охолодження - неефективна затія. По-перше, при модернізації системного блоку на ту ж саму материнську плату часто ставлять набагато більш потужний процесор. Як же вибрати якісний кулер?

Подібно будь-якій комп'ютерній периферії, буває три умовних типи систем повітряного охолодження:

• найбільш бюджетні від невідомих китайських виробників;

• середній збалансований сегмент;

• системи від дорогих виробників.

Врахуємо також, що будь-який аксесуар і кожна запчастина з приставкою «для геймерів» коштує значно більше, ніж «звичайна» версія. Однак для систем охолодження це справедливо в дещо меншій мірі. Від вентиляції потрібно тільки те, щоб вона була малошумною, досить надійною і подавала достатній повітряний потік. Втім, геймери готові миритися і з підвищеним шумом, аби цінні чіпи не перегрівалися.

В першу категорію відносять величезну кількість найдешевших систем охолодження. Купувати їх не варто, вони нічим не кращі за стандартні «боксові». Єдиний варіант, коли придбання найдешевшого кулера виправдано - якщо штатний вийшов з ладу, а купити такий же неможливо.

До середнього сегмента належать збалансовані моделі марок на кшталт DeepCool. Це теж китайське виробництво, але якісніше. Їх системи охолодження цілком підходять для повсякденного використання і навіть годяться для розгону. Мінус - вони порівняно галасливі і ККД у більш дорогих вентиляторів все ж краще.

До дорогих варіантів відносяться багато відомих європейських і американських брендів. Наприклад, Zalman, be quiet!, австрійська Noctua і багато інших рішень для дорогих системних блоків. Їх системи є малошумними, дуже добре працюють і годяться для найбільш потужних процесорів. Єдиний умовний недолік - монтаж їх варто робити досвідченими руками. Справа в тому, що багато які з цих моделей виробляються в дуже громіздких габаритах, а в сучасних АТХ-корпусах стає все менше місця. Одночасно, місце для контакту з процесором залишається таким же.

Важлива перевага більш дорогих моделей - можливість більш плавного регулювання обертів вентилятора. В принципі, цей параметр легко регулюється з UEFI або в самій операційній системі, однак в дорогих моделях ця функція реалізована набагато вдаліше.

У загальному ж випадку правило у виборі вентилятора досить нехитре: чим більше - тим більше ефективний обдув. Також більший діаметр кулера дозволяє зменшити оберти, що значно зменшує шум. Це дуже цінна якість, оскільки крім процесорної системи охолодження всередині системного блоку вистачає вентиляторів. На одній дорогій геймерскій відеокарті їх може стояти три.

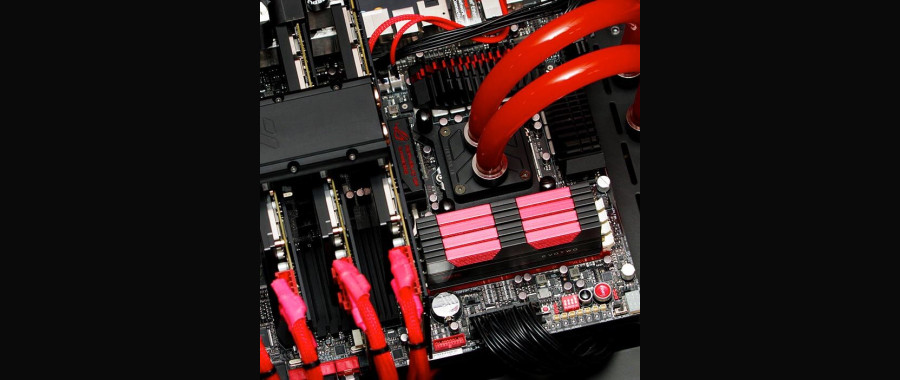

Придбання водяного охолодження

Купити ігровий комп'ютер з водяним охолодженням - досить розумна інвестиція, якщо на це є гроші. Очевидний мінус затії - така система дорожча. Однак це з лишком окупається. Яким би не був хорошим повітряний кулер - він охолоджує рівно настільки, наскільки прохолодне зовнішнє повітря (плюс невелике охолодження від самого потоку повітря).

Водяне охолодження вкрай ефективно завдяки теплоємності системи. Водяна «сорочка» показала свою ефективність в автомобілебудуванні, тут теж схожий фізичний принцип в комбінації з повітряними вентиляторами. При цьому у «водянки» є власна специфіка:

• вимоги до якості компонентів набагато вищі. Будь-який витік - потенційна смерть для компонентів під напругою. Тому якість патрубків, резервуара з рідиною та інших компонентів дуже важливі;

• основні форм-фактори вентиляторів рідинного охолодження - 120 і 140 мм. Менші вентилятори ставити не дуже раціонально по ККД. Є і більш компактні  системи, однак більш потужні процесори вимагають і відповідних охолоджуючих потужностей;

• водоблок займає набагато більше місця, ніж штатне охолодження, але при цьому виграє в площі забору повітря для підтримки температури циркулюючої рідини;

• у цих систем є власний автономний гідронасос, який забезпечує потрібну інтенсивність циркуляції. Відповідно, і ліній живлення у водяній установці закономірно буде більше;

• водяне охолодження для відеокарт, на відміну від повітряного, продається окремо. Працює як додатковий радіатор, адже сучасні графічні прискорювачі вже при продажі мають потужну систему охолодження;

• виробники водяних систем охолодження комп'ютера практично ті ж самі. Відповідно, і рекомендації щодо вибору підходящої марки охолодження  залишаються в силі. Крім згаданих, водяні системи виробляють і деякі відомі геймерскі бренди ноутбуків і периферії, на зразок тайванського Asus ROG;

• в комплекті з якісними рідинними системами обов'язково йде монтажний набір, який розрахований безпосередньо на цю модель.

Заключні поради

Купівля системи охолодження для ігрового комп'ютера завжди обумовлена виключно його технічними характеристиками. Необхідність відведення тепла показується потужністю основних компонентів і продукованим ними теплом. Водяне охолодження в цілому ефективніше повітряного і при належному бюджеті краще вибирати його. Однак правильно сконфігуровані якісні повітряні кулери також можуть виявитися вельми ефективним рішенням.
